彈簧機調試分硬件和軟件，軟件調試都是通過彈簧機控制器來完成。專用控制器搭配伺服馬達、裝載在各型彈簧機上?？刂破骺梢允俏锢矸庋b的單元產品，也可以是由單元產品組合而成的專用系統。不論哪種形式，專用控制器的核心不在硬件而是在其應用軟件功能塊。對彈簧機控制系統而言，更得益于主流彈簧機控制系統供應商統一軟件架構體系的實施。

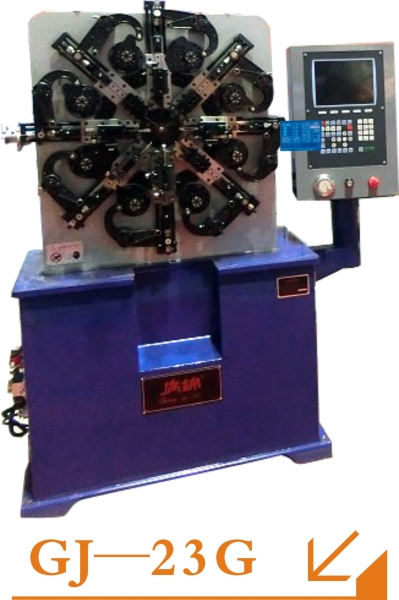

彈簧機（如圖右端LED屏部分為彈簧機控制器）

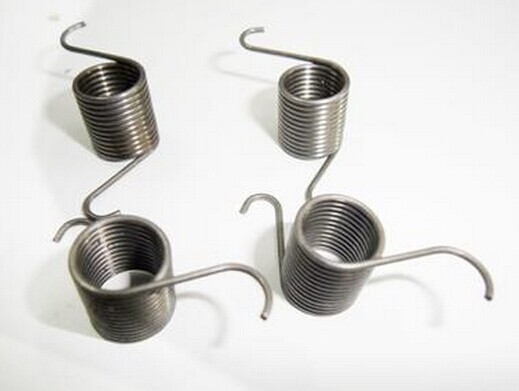

扭轉彈簧參考圖
3.預拉之荷重。在調試電腦彈簧機時，預拉之荷重則決定彈簧的材質及線徑部分，而密著部的尺寸則通過調整預拉長度來確定。
4.兩端的距離空間。如扭轉彈簧兩端點的距離將影響到掛勾的形式和拉簧的自由長度,空間的大小決定了密著部的尺寸和外徑。5.確定作動的起終點。根據施力扭桿在未做功時與支點的角度位置，來確定施力扭桿的長短、形式及與支點桿所成的角度。
6.活動行程荷重。在設計壓縮彈簧時，我們要必須清楚了解到要作動的位置情況及所需承載之載荷彈力。由運動軌跡所處的位置可以知道所需的彈力，更可決定彈簧的材質、線徑和圈數等。

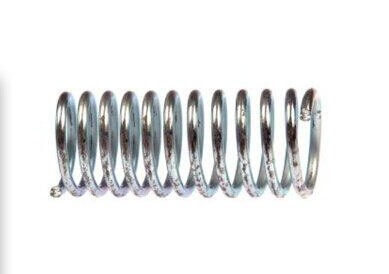

壓縮彈簧參考圖
7.芯軸的外徑。如扭簧內徑的確定是由芯軸的大小來決定的。但需考慮到實際操作運行扭轉后,卷制簧體的變化，故得在芯軸和簧體之間預留適當?shù)目臻g。
9.工位的裝置空間。如在設計一個壓縮彈簧時，必須要清楚了解到所需裝置彈簧的空間大小，只有這樣才能有效地掌控壓縮彈簧卷制成形的參數，如壓簧的外徑、內徑和自由長等。
全文完
