電腦數控彈簧機憑著它高效的性能與特點,近年來的彈簧生產設備市場一直被其獨占半壁江山,為了在這塊大蛋糕里搶得一份,整個珠三角的彈簧機械制造廠商百花爭艷,無論從軟件還是硬件都下足了功夫.

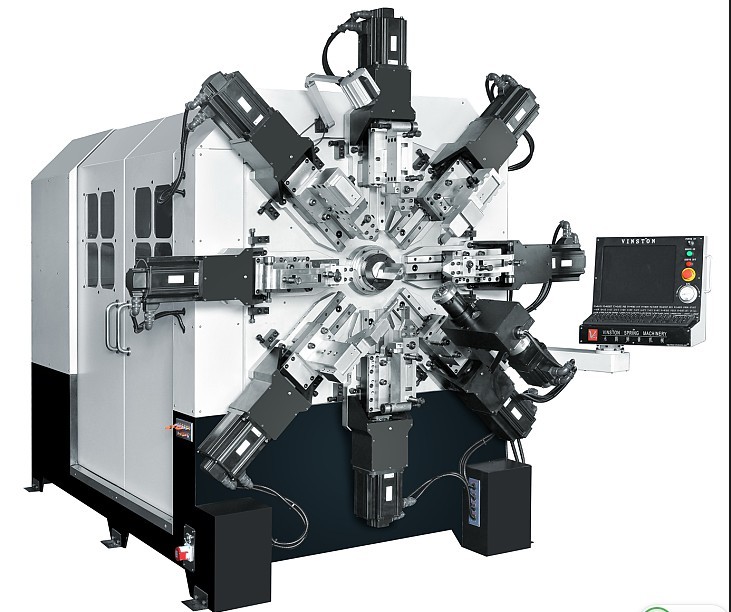

(參考圖)

  彈簧的有限元設計方法已進入了實用化階段，出現了不少有實用價值的報告，如螺旋角對彈簧應力的影響;用有限元法計算的應力和疲勞壽命的關系等。所示為用現行設計方法計算和有限元法解析應力的比較 。對相同結構的彈簧，在相同載荷作用下，從圖中可以看出，有效圈少的或螺旋角大的高應力彈簧的應力，兩種方法得出的結果差別比較大。這是因為隨著螺旋角的增大，加大載荷偏心，使彈簧外徑或橫向變形較大，因而應 力比較大。用現行的設計計算方法不能確切地反映，而有限元法則能較為確切地反應出來。

  若無一定的實際經驗，很難設計和制造出高精度的彈簧，隨著設計應力的提高，以往的很多經驗不再適用，車輛懸架彈簧的特征是除足夠的 疲勞壽命外，其永久變形要小，即抗松弛性能要在規定的范圍內，否則由于彈簧的不同變形，將發生車身重心偏移。同時，要考慮環境腐蝕對其疲勞壽命的影響。隨著車輛保養期的增大，對永久變形和疲勞壽命都提出了更嚴 格的要求，數控彈簧機為此必須采用高精度的設計方法，有限元法可以詳細預測彈簧應力疲勞壽命和永久變形的影響，能準確反映材料對彈簧疲勞壽命和永久變形的關系。例如，彈簧的設計應力提高后，螺旋角加大，會使彈 簧的疲勞源由簧圈的內側轉移到外側，為此，必須采用彈簧精密的解析技術，當前應用較廣的方法是有限元法(FEM)。 此外數控彈簧機在彈簧的設計進程中還引進了優化設計。

  彈簧的結構較為簡單，功能單純，影響結構和性能的參變量少，所以設計者很早就運用解析法、圖解法或圖解分析法尋求最優設計方案，并取得了一定成效。隨著計 算技術的發展，利用計算機進行非線性規劃的優化設計取得了成效。

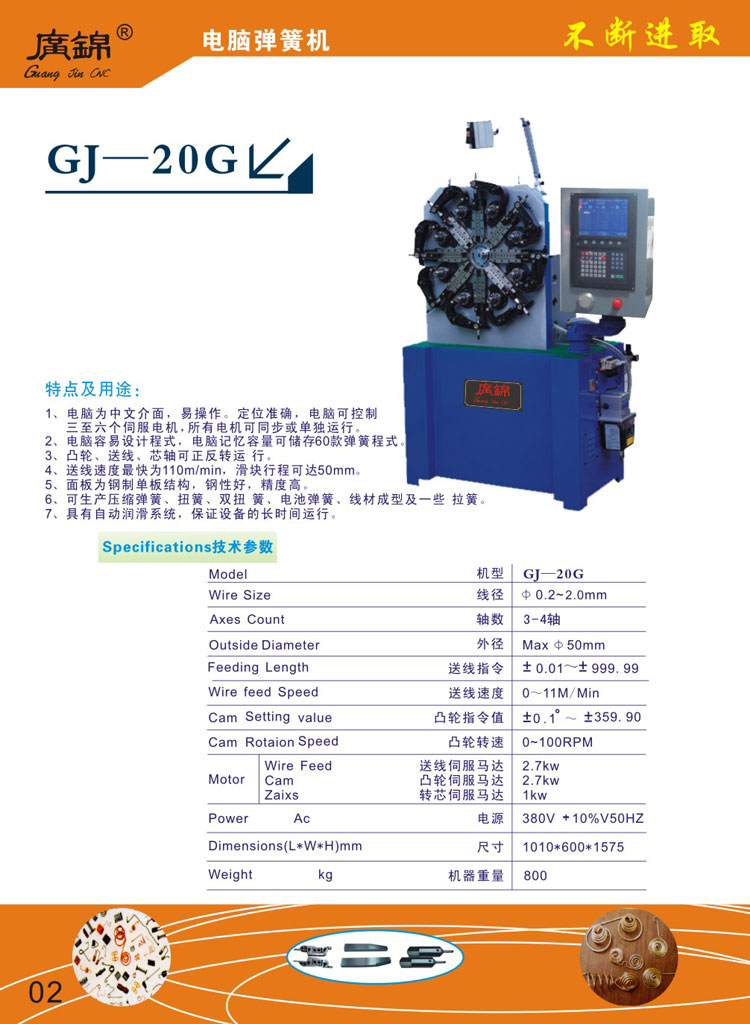

(參考圖)

  隨著計算機技術的發展，在國內外編制出各種版本的彈簧設計程序，為彈簧技術人員**了開發創新的便利條件，應用設計程序完成了設計難度較大的弧形 離合器彈簧和鼓形懸架彈簧的開發等?？煽啃栽O(shè)計是為了保證所設計的產品的可靠性而采用的一系列分析與設計技術，它的功能是在預測和預防產品可能發生故障的基礎上，使所設計的產品達到規定的可靠性目標值，是傳統 設計方法的一種補充和完善，彈簧設計在利用可靠性技術方面取得了一定的進展，但要進一步完善，需要數據的開發和積累。

全文完,本文由廣錦提供
